耐火水泥是一種強(qiáng)效速凝型結(jié)合劑，也叫作高鋁水泥，書面語(yǔ)言稱為鋁酸鹽水泥，用途應(yīng)用范圍比較廣泛。根據(jù)牌號(hào)和材質(zhì)分為：鋁酸鈣水泥、鋁酸鋇水泥和鋁酸鋇鋯水泥等。也是作為不定形耐火材料的結(jié)合劑或外加劑使用。

     耐火水泥是不定形耐火澆注料得良好結(jié)合劑或外加劑，也是使用較多的。應(yīng)當(dāng)指出，鋁酸鹽水泥國(guó)標(biāo)GB/T 201-2015 中規(guī)定，其代號(hào)為CA ，按AL2O3含量百分?jǐn)?shù)分為四類：CA-50，50%≤AL2O3＜60%：CA-60，60%≤AL2O3＜68%：CA-70，68%≤AL2O3 ＜77%和CA-80，77%≤AL2O3。簡(jiǎn)稱為CA-50水泥，依次類推。其中全硫和氯含量均為≤0.1%。

     耐火水泥細(xì)度：比表面積不小于300㎡/Kg或0.045mm ，篩余不大于20%。CA-60水泥初凝時(shí)間不得早于60min，其余牌號(hào)的不得早于30min：CA-60水泥終凝時(shí)間不得遲于18h，其余牌號(hào)的不得遲于6h。其中CA-50水泥的主要礦物組成為CA,屬于快硬早強(qiáng)型水泥，其耐火度≥1460℃。

     耐火水泥（鄭州駒達(dá)耐火材料有限公司）作為結(jié)合劑生產(chǎn)的耐火澆注料的品種較低哦，配合比不同，性能各異，施工制作方法和養(yǎng)護(hù)制度也不同，但影響性能的因素，基本是類同的。水泥是耐火澆注料的重要組分之一，是決定強(qiáng)度的重要材料也影響其它性能。水泥品種及其用量的不同，對(duì)性能的影響也有差別。

     比如CA-50水泥高鋁質(zhì)耐火澆注料www.3dnews.cn的水泥用量，對(duì)其性能影響是顯而易見(jiàn)的。耐火骨料和粉料均為二級(jí)礬土熟料，其骨料與粉料和水泥之比為70：30，外加水量為10%。隨著水泥用量的增加，常溫耐壓強(qiáng)度提高，當(dāng)1200℃燒后耐壓強(qiáng)度比烘干耐壓強(qiáng)度降低40%~65%，耐火度和荷重軟化溫度不斷降低，而燒后線收縮也隨之增大。這是由于CA-50水泥雜質(zhì)含量高，耐火度低，用量增加時(shí)，其澆注料加熱過(guò)程中的液相量多，致使性能下降。因此在保證常溫強(qiáng)度的條件下，應(yīng)盡量減少CA-50水泥用量，以提高耐火澆注料的高溫性能。當(dāng)減少水泥用量后，應(yīng)適當(dāng)增加耐火粉料，使水泥和粉料的合量能夠充分地包裹住耐火骨料，并使耐火澆注料能夠獲得最大的密實(shí)度。常用水泥用量為10%~12%

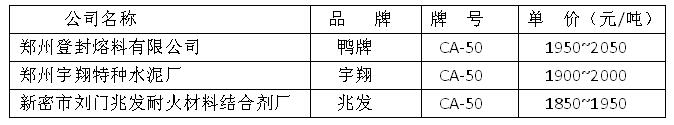

      近期觀察以鄭州地區(qū)為代表幾家耐火水泥銷售商的產(chǎn)品出貨價(jià)格要比兩個(gè)月前的價(jià)格由明顯的下降。以下是本月各個(gè)品牌耐火水泥價(jià)格。

       由于今年的環(huán)保稅的開征外加環(huán)保部門對(duì)空氣治理的鐵腕整治，預(yù)估今年的耐火水泥價(jià)格還會(huì)有小幅的上漲。如有需要請(qǐng)?zhí)崆皞湄洝?/FONT>
