用燒結法生產(chǎn)的AL2O3—ZrO2—SiO2系耐火材料簡稱AZS，也有稱作燒結鋯莫來石，燒結鋯剛玉，是在傳統(tǒng)的AL2O3-SiO2系耐火材料中引入 ZrO。，使制品具有優(yōu)良的抗玻璃侵蝕性能及良好的抗熱震性能，多年來在玻璃熔窯得到了廣泛的應用，為此，眾多耐火材料廠紛紛上馬生產(chǎn)燒結AZS磚。

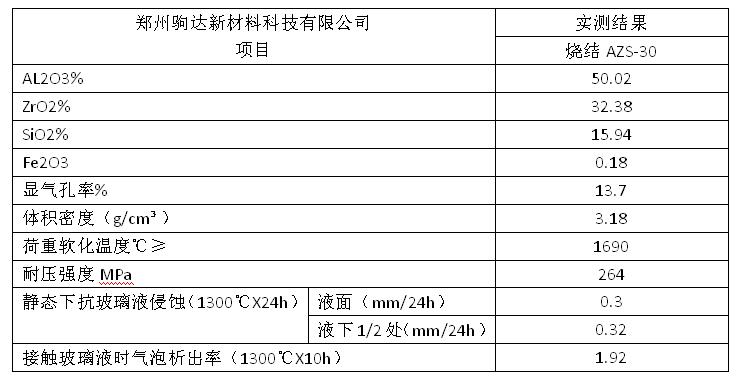

燒結AZS磚試樣的主要物理性能為：體積密度3018g/cm³，顯氣孔率3.82%，耐壓強度264MPa，重燒線變化率-0.02%，荷重軟化溫度1690℃。

燒結AZS磚中引入少量鋯英砂的目的是調(diào)整AZS燒結磚的化學組成、改善試樣的熱震穩(wěn)定性、提高其抗侵蝕性和荷重軟化溫度。鋯英砂對AZS燒結磚抗侵蝕能力的影響與過量引入鋯英砂后，燒結強度下降，其抗侵蝕能力變?nèi)酢Ｒ虼嗽诒ＷCAZS燒結磚性能的前提下，鋯英砂加入量不宜超過6%。
